map2sheets. Печать карты MapInfo по листам.

Программа map2sheets предназначена для печати карты MapInfo по листам и с параметрами, заданными рамкой карты в отчете.
Для работы утилиты необходимо:

  1. Отчет MapInfo. Отчет должен содержать рамку карты с определенной широтой и высотой. Должен быть заранее определен масштаб рамки карты.
  2. Карта MapInfo. Один из слоев карты должен отображать таблицу в которой будут создаваться прямоугольники, определяющие границы области печати одного листа карты. Эта таблица должна содержать служебное поле «Номер». Тип поля «Целое». Поле можно создать автоматически в процессе работы программы.

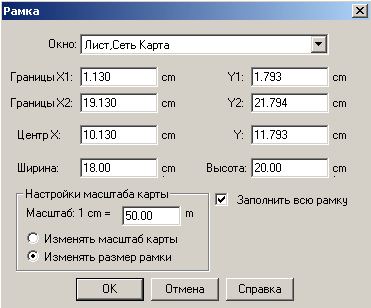

Параметры рамки отчета

На данном примере в рамке отчета отображена карта из двух слоев «Лист, Сеть», ширина «18 см», высота «20 см», масштаб «1:5000».


Под указанные исходные данные настраивается работы программы ma2sheets. Рассмотрим параметры программы в диалоговом окне.

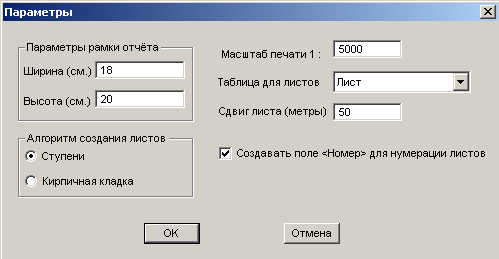

Параметры программы
  • Параметры рамки отчета – ширина «18 см», высота «20 см»
  • Масштаб печати – «1:5000»
  • Таблица(слои карты) для создания границ листов – «Лист»
  • Сдвиг листа(метры ) – «50». Параметр учитывается при ручной корректировке расположения границ листов. Лист может перемещаться по карте(вверх-вниз, влево-вправо) дискретно с шагом 50 метров.
  • Создавать поле «Номер» для нумерации листов. Для ситуации отсутствия поля «Номер» в таблице. Если параметр установлен – служебное поле «Номер» будет добавлено в таблицу автоматически при первой процедуре создания границ листов.
  • Алгоритм создания листов. Различия между двумя алгоритмами лучше всего продемонстрировать изображением результата построения границ листов.

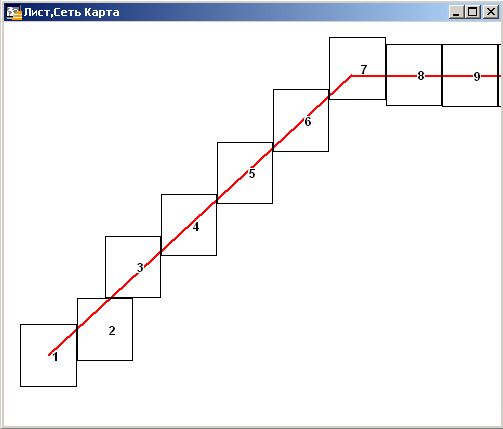

Алгоритм «Ступени»
Алгоритм «Ступени» лучше подходит для создания границ листов карты линейных, протяженных объектов.

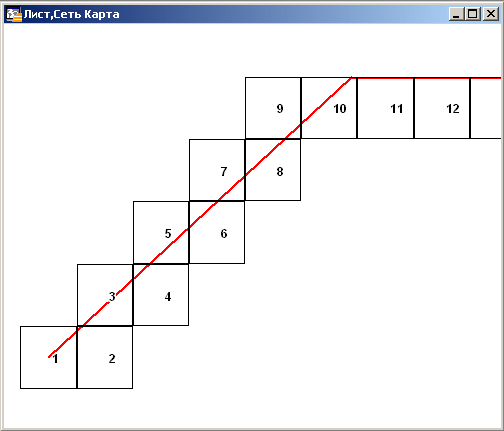

Алгоритм «Кирпичная кладка»
Алгоритм «Кирпичная кладка» лучше подходит для создания границ листов карты площадных, равных по высоте-ширине районов работ.

Более подробная информация по работе с утилитой содержится в «Руководстве пользователя».
Утилита является условно-бесплатной (shareware). Незарегистрированная версия создает границы только лишь 8-10 листов и не позволяет использовать файл параметров, сохраненных ранее. Полнофункциональная версия доступна после оплаты по ссылке в интернет магазине.

Утилита поставляется в виде архива ZIP.

Загрузить архивный файл map2sheets.zip... 9.7kB
Руководство пользователя map2sheets_ug.pdf ... 146kB
